一、IS、IR型單級單吸臥式清水泵產品概述
IS型離心泵供輸送清水或物理化學性質類似于水的其它液體之用，溫度不高于80℃
IS離心泵是根據國家標準ISO2858進行設計的并按國家標準SIO199/ DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2%左右，是一種性能穩定，零部件尺寸實現標準化的節能高效產品，是國家機械工業部確定取化老式耐腐蝕泵及替代進口的節能更新?lián)Q代的產品。
其他相關泵鏈接： 立式管道泵 臥式管道泵 立式不銹鋼管道泵 臥式不銹鋼管道泵
二、IS、IR型單級單吸臥式清水泵設計特點
IS離心泵系列性能范圍按設計點計：轉速：2800r/min或1450r/min 吸入口直徑：50～200mm 流量：6.3～400m3/h 揚程：5～125m，密封方式：填料密封、機械密封。材質：鑄鐵。
三、IS、IR型單級單吸臥式清水泵主要用途
IS離心泵適合于化工、石油、石油化工、治金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆類的有機或無機化工介質，石油產品及腐蝕性的液體。
四、IS、IR型單級單吸臥式清水泵產品特點
1、IS離心泵可輸送水類物質及各種腐蝕介質（粘度類似水）
2、IS離心泵密度范圍P=1.0-1.84*10立方kg/m立方
3、IS離心泵介質溫度在-20度s+160讀范圍之間
4、IS離心泵系統工作壓力=<1.6MPa.即：系統壓力=吸入口壓力+泵閉閥工作時的壓力=<1.6MPa
5、IS離心泵流量3.4-460m立方/n揚程H3.6-132m特殊情況（高溫、高壓及特殊材料）請于訂貨時預先提出，以便提供更為可靠之產品。
五、IS、IR型單級單吸臥式清水泵結構圖
IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、密封環（5）、軸套及懸架軸承部件（12）等所組成。
IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
泵的殼體（即泵體和泵蓋）抅成泵的工作室、葉輪、軸和滾動軸承等為錄的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋（9），填料環（10），和填料（11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填科環進行密封。泵的葉輪如沒有平衡孔， 由于葉輪背面液體壓力大于大氣壓，因而不存在漏汽問題，故可不裝填料環。
為避免軸麿損，在軸通過填料腔的部位裝冇軸套保護，軸套與軸之間裝有0形密封困，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。

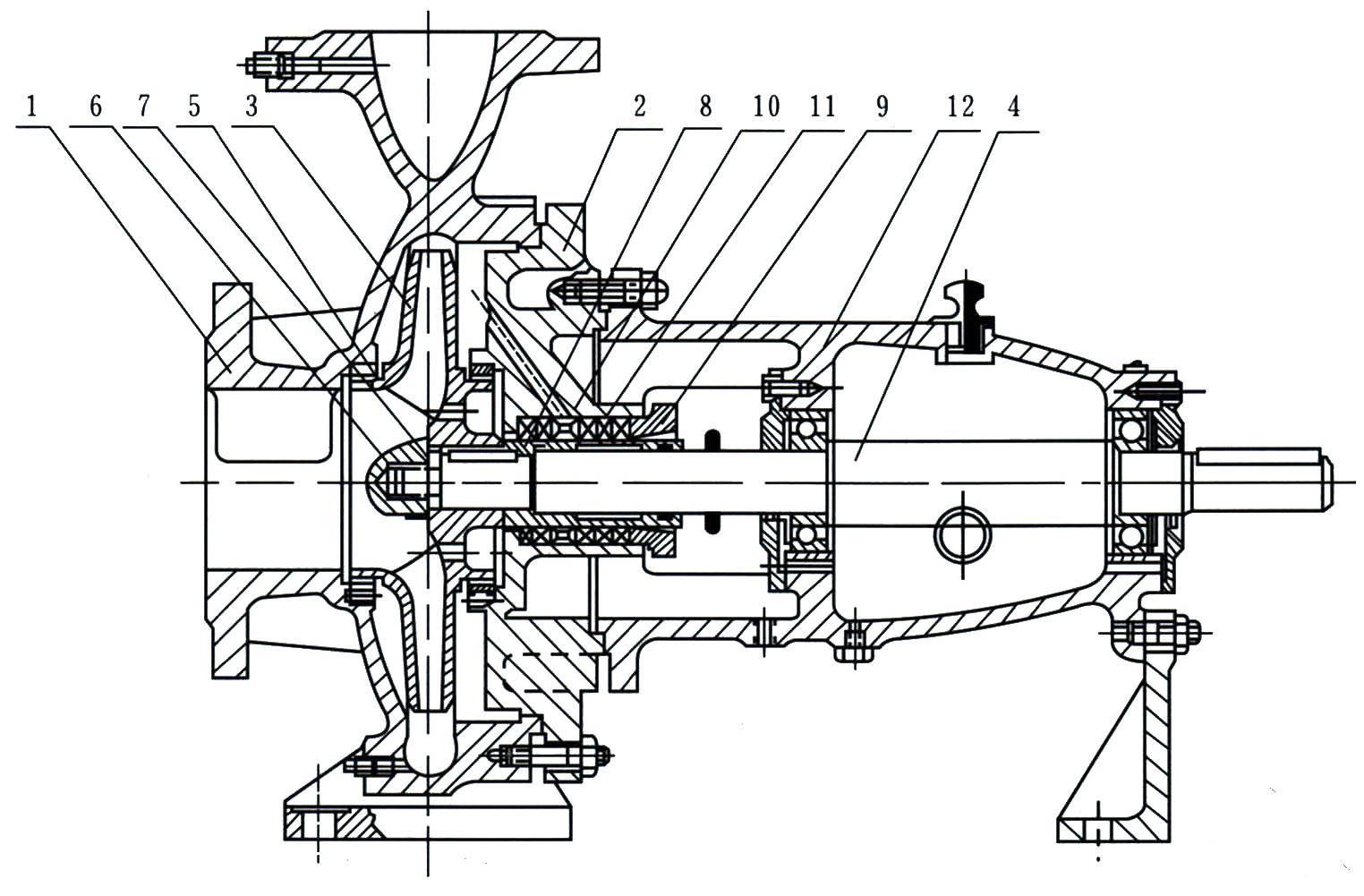

1 泵體 2 泵蓋 3 葉輪 4 軸 5 密封環 6 葉輪螺母 7 止動墊圈 8 軸套 9 填料壓蓋 10 填料環 11 填料 12 懸架軸承部件
六、IS、IR型單級單吸臥式清水離心泵性能參數：
| 型 號 |
流量
mз/h |
揚程
m |
轉速
r/min |
電機功率
KW |
進出口徑mm |
| 吸入 |
排出 |
| IS50-32-125 |
12.5 |
20 |
2900 |
2.2 |
50 |
32 |
| 6.3 |
5 |
1450 |
0.55 |
50 |
32 |
| IS50-32-160 |
12.5 |
32 |
2900 |
3 |
50 |
32 |
| 6.3 |
8 |
1450 |
0.55 |
50 |
32 |
| IS50-32-200 |
12.5 |
50 |
2900 |
0.5 |
50 |
32 |
| 6.3 |
12.5 |
1450 |
0.75 |
50 |
32 |
| IS50-32-250 |
12.5 |
80 |
2900 |
11 |
50 |
32 |
| 6.3 |
20 |
1450 |
1.5 |
50 |
32 |
| IS65-50-125 |
25 |
20 |
2900 |
3 |
65 |
50 |
| 12.5 |
5 |
1450 |
0.55 |
65 |
50 |
| IS65-50-160 |
25 |
32 |
2900 |
5.5 |
65 |
50 |
| 12.5 |
8 |
1450 |
0.75 |
65 |
50 |
| IS65-40-200 |
25 |
50 |
2900 |
7.5 |
65 |
40 |
| 12.5 |
12.5 |
1450 |
1.1 |
65 |
40 |
| IS65-40-250 |
25 |
80 |
2900 |
15 |
65 |
40 |
| 12.5 |
20 |
1450 |
2.2 |
65 |
40 |
| IS65-40-315 |
25 |
125 |
2900 |
30 |
65 |
40 |
| 12.5 |
32 |
1450 |
4 |
65 |
40 |
| IS80-65-125 |
50 |
20 |
2900 |
5.5 |
80 |
65 |
| 25 |
5 |
1450 |
0.75 |
80 |
65 |
| IS80-65-160 |
50 |
32 |
2900 |
7.5 |
80 |
65 |
| 25 |
8 |
1450 |
1.5 |
80 |
65 |
| IS80-50-200 |
50 |
50 |
2900 |
15 |
80 |
50 |
| 25 |
12.5 |
1450 |
2.2 |
80 |
50 |
| IS80-50-250 |
50 |
80 |
2900 |
22 |
80 |
50 |
| 25 |
20 |
1450 |
3 |
80 |
50 |
| IS80-50-315 |
50 |
125 |
2900 |
37 |
80 |
50 |
| 25 |
32 |
1450 |
5.5 |
80 |
50 |
| IS100-80-125 |
100 |
20 |
2900 |
11 |
100 |
80 |
| 50 |
5 |
1450 |
1.5 |
100 |
80 |
| IS100-80-160 |
100 |
32 |
2900 |
15 |
100 |
80 |
| 50 |
8 |
1450 |
2.2 |
100 |
80 |
| IS100-65-200 |
100 |
50 |
2900 |
22 |
100 |
65 |
| 50 |
12.5 |
1450 |
4 |
100 |
65 |
| IS100-65-250 |
100 |
80 |
2900 |
37 |
100 |
65 |
| 50 |
20 |
1450 |
5.5 |
100 |
65 |
| IS100-65-315 |
100 |
125 |
2900 |
75 |
100 |
65 |
| 50 |
32 |
1450 |
11 |
100 |
65 |
| IS125-100-200 |
200 |
50 |
2900 |
45 |
125 |
100 |
| 100 |
12.5 |
1450 |
7.5 |
125 |
100 |
| IS125-100-250 |
200 |
80 |
2900 |
75 |
125 |
100 |
| 100 |
20 |
1450 |
11 |
125 |
100 |
| IS125-100-315 |
200 |
125 |
2900 |
110 |
125 |
100 |
| 100 |
32 |
1450 |
15 |
125 |
100 |
| IS125-100-400 |
100 |
50 |
1450 |
30 |
125 |
100 |
| IS150-125-250 |
200 |
20 |
1450 |
18.5 |
150 |
125 |
| IS150-125-315 |
200 |
32 |
1450 |
30 |
150 |
125 |
| IS150-125-400 |
200 |
50 |
1450 |
45 |
150 |
125 |
| IS200-150-250 |
400 |
20 |
1450 |
37 |
200 |
150 |
| IS200-150-315 |
400 |
32 |
1450 |
55 |
200 |
150 |
| IS200-150-400 |
400 |
50 |
1450 |
90 |
200 |
150 |

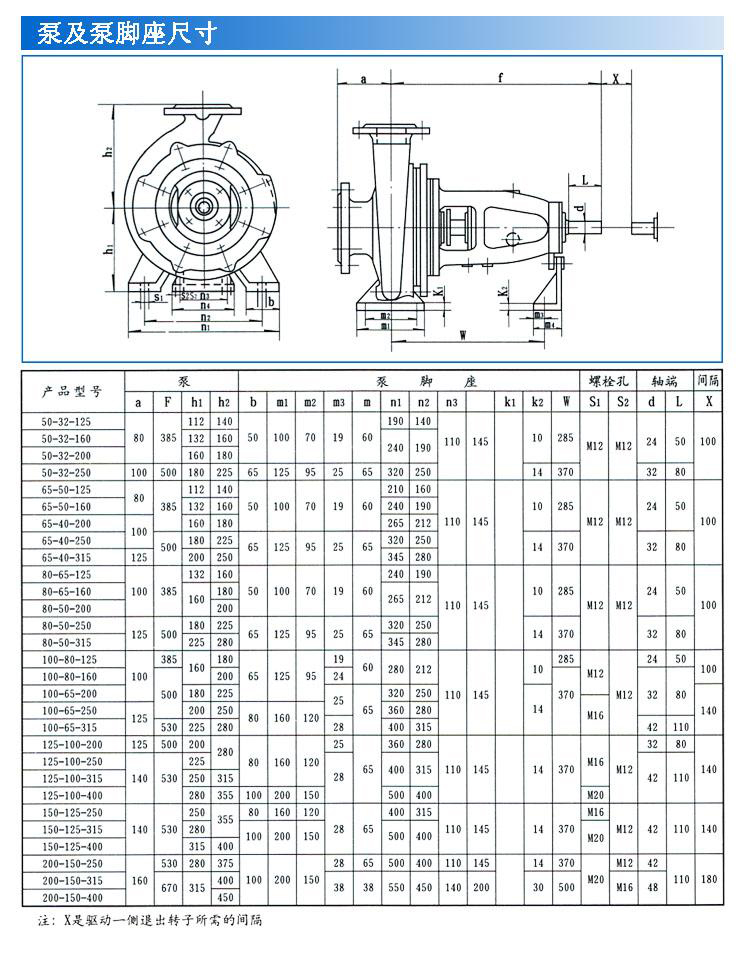

七、IS、IR型單級單吸臥式清水離心泵安裝外形尺寸
八、IS、IR型單級單吸臥式清水離心泵故障與排除
| 故障 |
原因 |
解決方法 |
| 1、水泵不吸水，壓力表及真空表的指針在劇烈擺動。 |
注入水泵的水不夠，水管或儀表漏氣。 |
再往水果內注入或擰緊堵塞漏氣處。 |
| 2、水泵不吸水，真空表表示高度真空。 |
低閥沒有打開，或已淤塞吸水管阻力太大，吸水管高太大。 |
校正或更改底閥。清洗或更改泵水管，減低吸水高度。 |
| 3、看壓力表水泵出水處是有壓力，然而水管仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪淤塞。 |
檢查或縮短水管及檢查電機取下水管接頭，清洗葉輪。 |
| 4、流量低于予計。 |
水泵淤塞，口環磨損過多。 |
清洗水泵及管子，更換口環。 |
| 5、水泵耗費的勸率過大。 |
填料函壓的太緊了，填料函發熱，因磨損葉輪壞了，水泵供水量增加。 |
擰緊填料函，或?qū)⑻盍先〕鰜泶蚍揭恍�，更換葉輪，增加出水管阻力，來降低流量。 |
| 6、水泵內部聲音反常水泵不水上。 |
流量太大，吸水管內阻力過大;吸水高度過大，在吸水處有空氣滲入，所輸送的液體溫度過高。 |
增加出水管內的阻力以減低流量，檢查泵吸入管內阻力，檢查底閥減小吸水高度。擰緊堵塞漏氣處，降低液體溫度。 |
| 7、軸承過熱。 |
沒有油，水泵軸與電機軸不在一條中心線上。 |
注油，把柚中心對準。 |
| 8、水泵振動。 |
泵軸與電機軸不在一條中心線上或果軸斜了。 |
把水泵和電機的軸中心線對準。 |
九、IS、IR型單級單吸臥式清水離心泵裝配與拆卸
IS、IR型臥式單級單吸清水離心泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
泵在裝配前應首先檢壹零件有無影響裝配的缺陷，并擦洗干凈，方可進行裝配。
1、予先可將各處的連接螺栓，絲堵等分別擰緊在相應的零件上。
2、予先可將0形密封圈、紙墊、毛氈等分別放置在相應的零件上。
3、予先可將密封環和填料、填料環、填料壓蓋等依次裝到泵蓋內。
4、將滾動軸承裝到軸上，然后裝到懸架內，再合上壓蓋，壓緊滾動軸承，并在軸上套上連接螺栓。
5、將軸套裝在軸上，再將泵蓋裝在懸架上，然后再將葉輪、止動墊圍.葉輪螺母等裝上并擰緊。最后將上述組件裝到泵體內，并擰緊泵體、泵蓋上的連接螺栓。
在上述裝配過程中，一些小件如平鍵、檔油盤、檔水?軸套內0形密封圍等容易遣漏或裝鉗順序，應特別注意。
泵拆卸順序基本上可按裝配順序的反向進行。
十、IS、IR型單級單吸臥式清水離心泵安裝、校正及安裝說明
泵安裝的好壞對泵的運行和壽命有重要影響，所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。
1、安裝和校正：
1) 清除底座上的油膩和污垢，把底座放在地基上。
2) 用水平儀檢查底座的水平度，允許用楔鐵找平。
3) 用水泥澆灌底座和地腳螺栓孔眼。
4) 水泥干固后應檢查底座和地腳螺栓孔眼是否松動，合適后擰緊地腳螺栓，重新檢查水平度。
5) 清理底座的支持平面，水泵腳及電機腳的平面，并把水錄和電機安裝到底座上去。
6) 聯軸器之間應保持一定的間隙，檢查水泵軸和電機軸中心線是否一致，可用薄墊片調整使其同心。
測量聯軸器的外園上下，左右的差刖不得超過0.1mm，兩聯軸器端面間隙一周上最大和最小的間咪差別不得超過0.3(mm)。
2、安裝說明：
1) 泵的安裝高度，管路的長度、直徑、流速應符合計算，力求減少不必要的損失。
2) 長距輸送時應取較大的管徑，泵的管路應有自己的支架，不允件管路的重量加在泵上，避免把泵壓壞。
3) 排出管路如裝逆止閥應裝在閘閥的外面。
十一、IS、IR型單級單吸臥式清水離心泵安裝注意事項：
1、大口徑離心泵配小水管送水
很多人認為這樣可以提高離心泵實際揚程，離心泵的實際揚程=總揚程～喪失揚程。當水泵型號斷定后，總揚程是必定的;喪失揚程重要來自于管路阻力，管徑越小顯然阻力越大，因而喪失揚程越大，所以減小管徑后，離心泵的實際揚程非但不能增加，反而會下降，導致水泵效率降落。同理，當小管徑水泵用大水管抽水時，也不會下降水泵的實際揚程，反而會因管路的阻力減小而減小了喪失揚程，使實際揚程有所提高。也有機手認為小管徑水泵用大水管抽水時，必定會大大增加電機負荷，他們認為管徑增大后，出水管里的水對水泵葉輪的壓力就大，因而會大大增加電機負荷。殊不知，液體壓強的大小只與揚程高低有關，而與水管截面積大小無關。只要揚程必定，水泵的葉輪尺寸不變，無論管徑多大，作用在葉輪上的壓力都是必定的。只是管徑增大后，水流阻力會減小，而使流量有所增加，動力耗費也有適當增加。但只要在額定揚程范疇內，無論管徑如何增加水泵都是可以正常工作的，并且還可以減小管路損耗，提高水泵效率。
2、安裝進水管路時，程度段程度或向上翹。
這樣做會使進水管內湊集空氣，下降水管和離心泵的真空度，使離心泵吸水揚程下降，出水量減少。準確的做法是：其程度段應向水源方向稍有傾斜，不應程度，更不得向上翹起。
3、進水管路上用的彎頭多。
假如在進水管路上用的彎頭多，會增加局部水流阻力。并且彎頭應在垂直方向轉彎，不答應在程度方向轉彎，以免湊集空氣。
4、水泵進水口與彎頭直接相連。
這樣會使水流經過彎頭進進葉輪時散布不均。當進水管直徑大于水泵進水口時，應安裝偏心變徑管。偏心變徑管平面部分要裝在上面，斜面部分裝在下面。否則湊集空氣，出水量減少或抽不上水，并有撞擊聲等。若進水管與水泵進水口直徑相等時，應在水泵進水口和彎頭之間加一直管，直管長度不得小于水管直徑的2～3倍
5、裝有底閥的進水管最下一節不是垂直的。
如這樣安裝，閥門不能自行封閉，造成漏水。準確安裝方法是：裝有底閥的進水管，最下一節最好是垂直的。如因地形條件限制不能垂直安裝，則水管軸線與程度面夾角應在60°以上。
